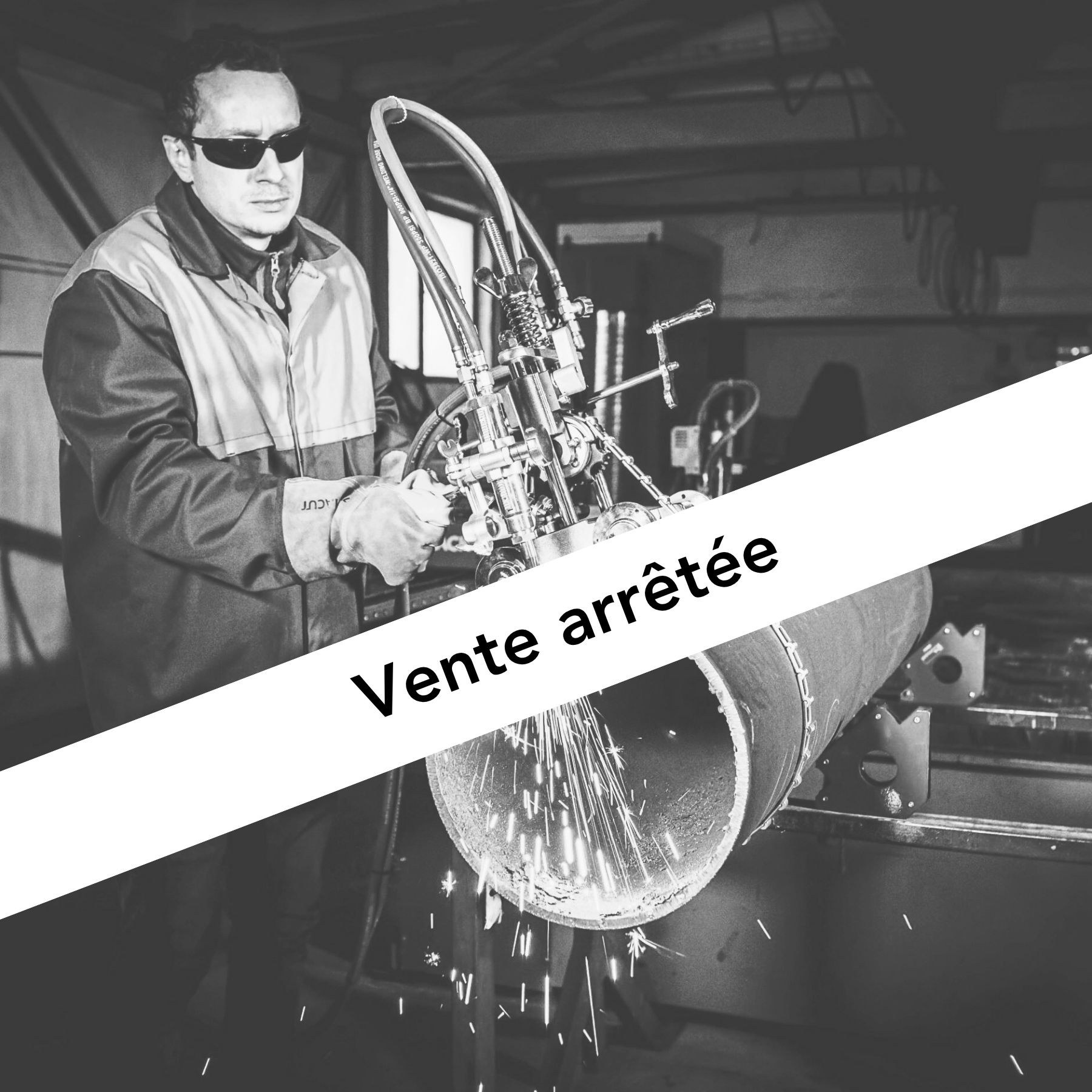

COUPE-TUBE
EX-TRACK® PA-1
SYSTÈME PORTABLE SOPHISTIQUÉ DE DÉCOUPE DES PIPELINES
COUPE DROITE
EX-TRACK® MP-1
TRACTEUR DE DÉCOUPE PLASMA PORTABLE
EX-TRACK® MA-1 & MA-2
TRACTEURS D’OXYCOUPAGE PORTABLES
TABLES DE TRAVAIL
TABLE DE SOUDAGE ET DE COUPAGE PLASMA MANUEL HERR®
ASPIRATION DES POUSSIÈRES, SÉPARATION DES ÉTINCELLES ET DES BRAISES
HERR® TABLE DE MEULAGE
CAPTENT LES ÉTINCELLES, LES ÉCLATS DE MÉTAL ET LA POUSSIÈRE
MÉDIA
ARTICLES PRODUITS
INTRODUCTION EX-TRACK®
Dites bonjour au nouveau EX-TRACK®CNC, un système compact de découpe de profilés CNC oxy-combustible ou plasma monté sur chenilles, léger, portable et économique. L'EX-TRACK®CNC est le premier modèle motorisé de la toute nouvelle "série Value" de systèmes de découpe...
DOCUMENTS
Télécharger les détails en pdf. Si vous souhaitez plus de détails, contactez-nous
EX-TRACK® & HERR® CATALOGUE
DOCUMENTATION DE GARANTIE
DÉCLARATION DE CONFORMITÉ :
EX-TRACK®CNC
GUIDE D’ÉLIMINATION
FAQ
Avoir une question? Vous pouvez trouver les réponses aux questions les plus fréquemment posées par nos clients.
Qu'est-ce que le système portable EX-TRACK®CNC ?
Le système de coupe EX-TRACK®CNC est la dernière génération de systèmes de coupe de haute précision, programmables et portables conçus pour une utilisation en atelier ou sur site.
Le système a une fonctionnalité similaire à un équipement de type table fixe équipé d’un grand portique. Le système EX-TRACK®CNC est équipé d’une torche d’oxycoupage, d’une torche de découpe plasma ou des deux.
La fonction CNC permet au système de découper des formes complexes avec une précision et une répétabilité élevées, et il existe également une fonction de découpe manuelle pour des applications plus simples. Le système est transportable, il peut donc être facilement transporté par deux personnes sur le chantier.
Le système EX-TRACK®CNC est simple et facile à utiliser et est équipé d’un écran LCD haute résolution de 7 pouces. Il peut être programmé manuellement et il est capable de générer ses propres programmes à partir d’une bibliothèque de formes courantes. Alternativement, les programmes peuvent être chargés via le port USB à partir d’un logiciel de programmation hors ligne. Les dessins de pièces AutoCAD sont stockés directement au format de fichier DXF.
Caractéristiques :
- Contrôle de la tension d’arc
- Contrôle de la vitesse en virage
- Compensation de saignée avec contrôle de saignée
- Bibliothèque intégrée de 50 formes
- Port USB pour un chargement facile du programme
- Deux torches peuvent être placées simultanément sur le bras (facile pour changer d’application)
- Accéder à n’importe quelle ligne de programme ou point de perçage dans un programme ou un nid
- Pré-traçage de la séquence du programme avant la découpe pour vérifier rapidement la forme de la découpe et son alignement sur la plaque
- Capacité pratique d’interruption et de reprise du programme
- Programmation EIA simple (M- & G-Code)
Où pouvons-nous utiliser le système portable EX-TRACK®CNC ?
Le système a été conçu pour une utilisation à l’échelle de l’industrie :
- Pétrochimie
- Chantiers navals
- Éoliennes
- Au large/à terre
- Fabrication d’appareils sous pression
- Tôlerie
- Écoles de soudage / centres de formation
- En tant que système portable dans une installation de production plus grande ou sur site dans une zone de construction
Description des composants du système — Qu'est-ce qui est inclus dans le package ?
- Unité CNC EX-TRACK®
- Rail de guidage longitudinal (rails)
- Rail de guidage transversal (bras)
- Contrôleur de hauteur de torche incl. console à gaz
- Chalumeau oxycombustible
- Câble CNC (6 m / 19,6 pi)
- Cordon d’alimentation (3 m / 9,9 pi)
- Kit de démarrage oxycombustible + outils de base (non illustré)
- Logiciel FastCAM (non illustré)
- Manuel d’utilisation EX-TRACK®CNC (EN) (non illustré)
Peut-on utiliser le système portable EX-TRACK®CNC avec une autre marque d'alimentation ?
Oui, vous pouvez, mais ce n’est pas recommandé. Vous devez assurer une tension d’arc divisée dans le rapport 50:1 pour l’unité EX-TRACK®CNC.
Veuillez demander de l’aide à votre fournisseur de plasma local – comment interfacer une autre marque d’alimentation électrique avec l’EX-TRACK®CNC.
Puis-je brancher une alimentation avec un courant de coupure supérieur à 105 A ?
Non, l’EX-TRACK®CNC ne peut transporter que la torche FHT et n’est capable que de 105 ampères maximum. et le diamètre 35 mm. Les grands systèmes plasma utilisent une torche beaucoup plus grosse et plus lourde.
Puis-je interfacer une alimentation plasma avec un allumage haute fréquence ?
NON ! Tous les systèmes plasma qui utilisent un allumage à haute fréquence (HF) ne peuvent pas être utilisés. Cela peut causer des dommages permanents à l’EX-TRACK®CNC et annuler la garantie !
Puis-je changer la langue ? Quelles langues sont installées dans l'unité CNC ?
Oui, vous pouvez changer la langue. Appuyez simplement sur les boutons dans la combinaison G+G+3, allez sur « Langue » à l’aide des flèches, appuyez sur le bouton Enter, faites défiler la liste des langues à l’aide des boutons PgDn ou PgUp et confirmez la langue sélectionnée en appuyant sur Enter.</ p>
Les langues installées sont : l’anglais, le russe, l’espagnol, le français, le tchèque, le slovaque, l’allemand, le roumain, le norvégien et le chinois.
L’anglais est la langue sélectionnée lorsque l’unité est expédiée.
Quels sont les termes et conditions de la garantie ?
Le système de coupe EX-TRACK®CNC est couvert par une garantie de 12 mois contre les défauts de fabrication. Il n’est valable que si le système a été utilisé et entretenu conformément au manuel d’instructions. La garantie est valable à partir de la date de facturation et n’est pas transférable. Voir les termes et conditions exacts de la garantie sur le contrat de vente ou la facture.
La longueur et la largeur de la chenille peuvent-elles être étendues pour obtenir plus de 3000 mm de débattement ? Puis-je commander EX‑TRACK®CNC avec une zone de coupe plus grande/plus petite ?
Not yet. Right now we are offering only 1525 x 3050 mm.
How many torches can I have on the EX‑TRACK®CNC? Could I use them together simultaneously?
L’EX-TRACK®CNC peut transporter une torche plasma et une torche oxy-combustible en même temps. Vous pouvez acheter la machine avec une torche oxy-combustible et une torche à plasma, mais vous devez échanger manuellement les torches dans le porte-torche lors du passage d’un processus à l’autre.
Quel type de contrôle de hauteur de torche existe-t-il pour le plasma ou l'oxycoupage ?
L’EX-TRACK®CNC est livré en standard avec un élévateur de torche motorisé et un contrôle de la hauteur de la tension de l’arc pour le coupage plasma. Il n’a pas de contrôle automatique de la hauteur pour l’oxycoupage ; la hauteur de la torche doit être réglée manuellement à partir de la CNC.
L'EX-TRACK®CNC inclut-il un logiciel d'imbrication ?
Oui, un logiciel d’imbrication de base est inclus. Il s’appelle FastCAM®. Il s’agit d’un logiciel complet qui comprend la CAO, l’imbrication manuelle/automatique et un générateur de code CNC. Comme de nombreux magazines informatiques proposent des logiciels gratuits en version complète mais un support limité, principalement par la société de logiciels, nous avons décidé de proposer un package complet comprenant le logiciel. Tout le support pour ce logiciel est fourni en ligne et uniquement par FastCAM®, pas THERMACUT®.
De quel format de fichier de programme l'unité CNC a-t-elle besoin pour fonctionner correctement ?
EX-TRACK®CNC nécessite les formats de fichier « .TXT » ou « .CNC ».
Comment transférer des programmes pièce ou des imbrications dans la CNC ?
L’EX-TRACK®CNC dispose d’un port USB pour faciliter le transfert de programme de pièce.
Avec ce port USB, il est possible de :
- Charger les dessins d’une clé USB dans la CNC
- Enregistrer les dessins de la CNC sur une clé USB
- Enregistrer et charger les paramètres de la CNC sur une clé USB et les renvoyer vers l’unité (sauvegarde de l’unité CNC)
- Charger le nouveau firmware dans l’unité CNC
L’utilisateur final doit fournir une clé USB formatée en FAT ou FAT32 (ce sont des formats courants). Les plus petites capacités sont meilleures – 4 ou 8 Go idéalement.
Puis-je utiliser un autre logiciel d'imbrication à la place de FastCAM ?
Oui, vous pouvez. Le logiciel d’imbrication souhaité doit exporter les fichiers de programme aux formats « .TXT » ou « .CNC ». THERMACUT® ne peut pas vous aider si vous rencontrez un problème avec votre programme de coupe.
