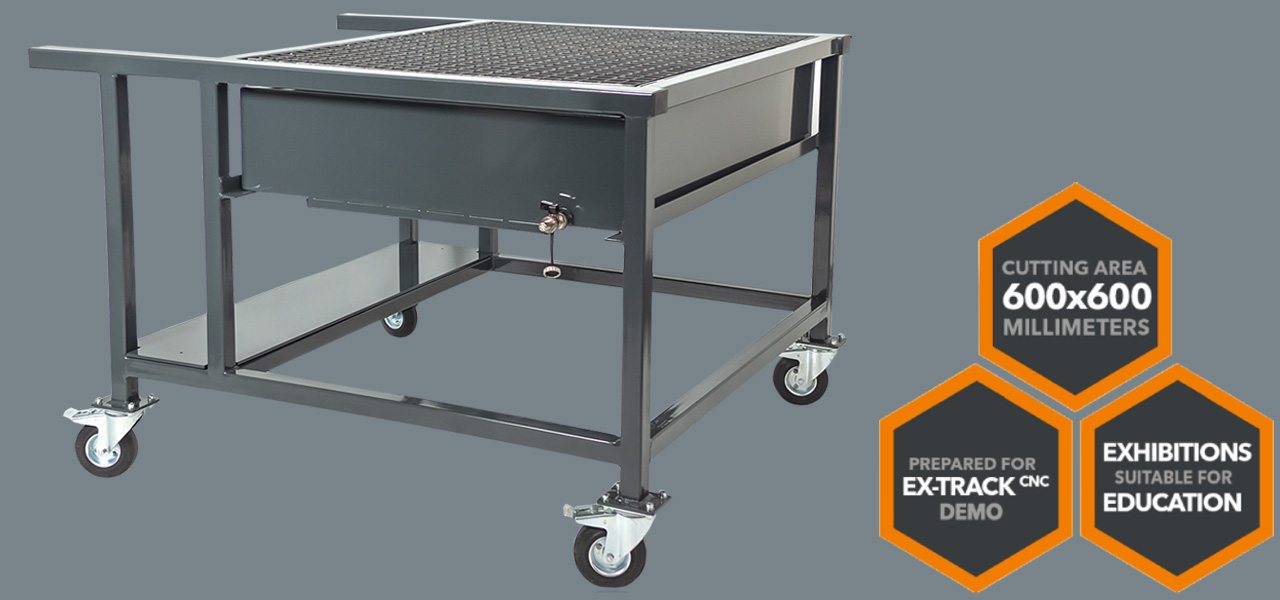

Mesa pequeña de corte EX-TRACK®CNC para demostración

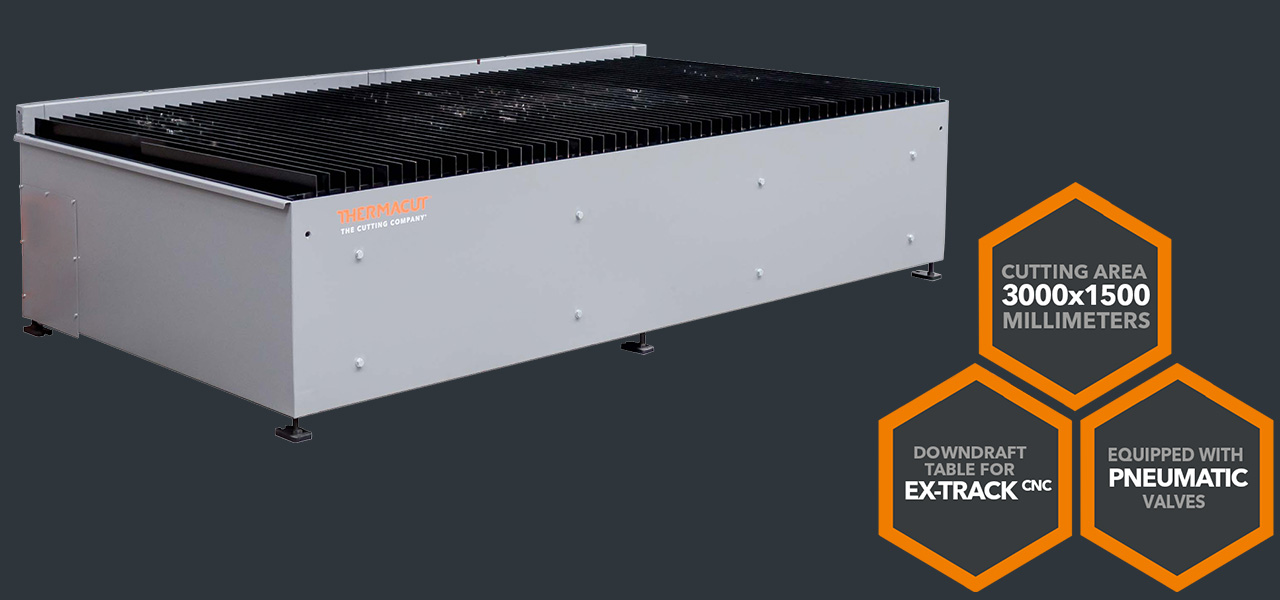

Mesa de corte para EX-TRACK®CNC

fácil de instalar, mantener y energéticamente eficiente

SISTEMA DE EXTRACCIÓN

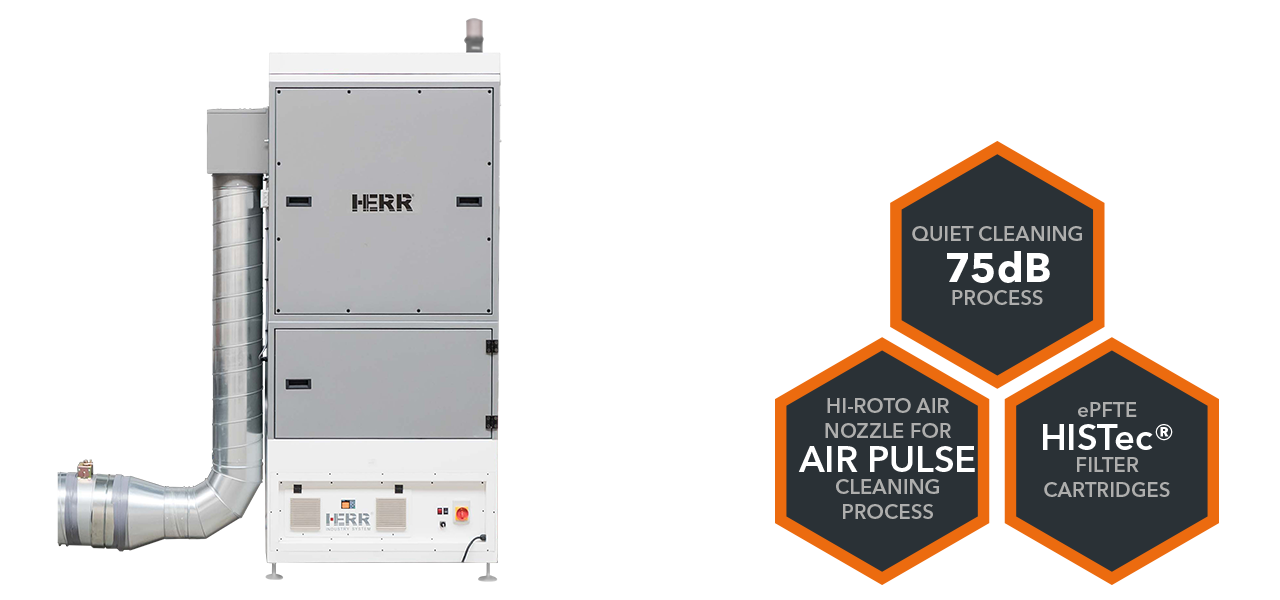

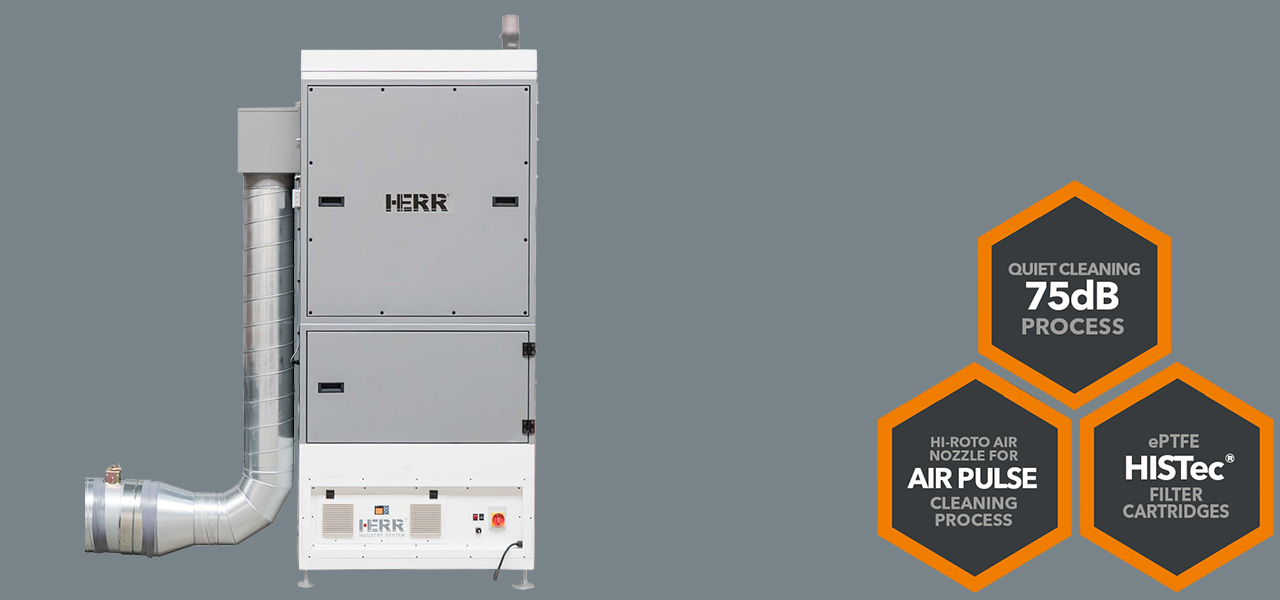

Sistema de extracción central

extremadamente compacto y ligero

VIDEOS

ARTÍCULOS DEL BLOG

EX-TRACK® INTRODUCCIÓN

Damos la bienvenida al nuevo EX-TRACK®CNC, un sistema compacto de corte de perfiles CNC con plasma u oxicorte montado sobre rieles que es liviano, portátil y económico. El EX-TRACK®CNC es el primer modelo accionado por motor en la nueva "Serie Value" de sistemas de...

Mesa de corte apta para EX-TRACK® DEMO

Impresionante, portátil y resistente, la mesa de corte multiproceso EX-TRACK® DEMO está diseñada específicamente para demostrar el sistema de corte mecanizado EX-TRACK®CNC, equipado para oxicorte y corte por plasma cuando se combina con una fuente de alimentación...

DOCUMENTOS

Descargue detalles en pdf. Si busca más información, contáctenos

DOCUMENTACIÓN DE GARANTÍA

DECLARACIÓN DE CONFORMIDAD:

EX-TRACK®CNC

DECLARACIÓN DE CONFORMIDAD: MESA DE CORTE PARA EX-TRACK®CNC

GUÍA PARA DESECHAR PRODUCTO
GUÍA PARA DESECHAR PRODUCTO
DECLARACIÓN DE CONFORMIDAD: EX-TRACK® CNC
DECLARATION OF CONFORMITY: MESA DE CORTE PARA EX-TRACK®CNC
GUÍA PARA DESECHAR PRODUCTO

PREGUNTAS FRECUENTES

¿Tiene alguna pregunta? Puede encontrar las respuestas a las preguntas más frecuentes de nuestros clientes.

¿Qué es el sistema portátil ex-track®cnc?
El sistema de corte CNC EX-TRACK® es la última generación de sistemas de corte portátiles, programables y de alta precisión diseñados para su uso en el taller o en el sitio.

El sistema tiene una funcionalidad similar a los equipos tipo fijos en mesa equipados con una gran grúa. El sistema EX-TRACK®CNC está equipado con una antorcha de oxicorte, una antorcha de corte por plasma o ambos.

¿Dónde podemos utilizar el sistema portátil ex-track®cnc?
El sistema ha sido diseñado para su uso en toda la industria:

  • Petroquímica
  • Astilleros
  • Turbinas de viento
  • Terrestre o marítimo
  • Fabricación de recipientes a presión
  • Talleres de láminas de metal
  • Escuelas de soldadura / centros de formación
  • Como sistema portátil en una planta de producción más grande o in situ en una zona de construcción
¿Podríamos utilizar el sistema portátil ex-track®cnc con otra marca de fuente de alimentación?

faq3

  1. EX-TRACK®CNC unit
  2. Longitudinal guide rail (rails)
  3. Traverse guide rail (arm)
  4. Torch height controller incl. gas console
  5. Oxy-fuel torch
  6. CNC cable (6 m / 19.6 ft)
  7. Power cord (3 m / 9.9 ft)
  8. Oxy-fuel starter kit + basic tools (not shown)
  9. FastCAM software (not shown)
  10. EX-TRACK®CNC operator manual (EN) (not shown)
¿PODRÍAMOS UTILIZAR EL SISTEMA PORTÁTIL EX-TRACK®CNC CON OTRA MARCA DE FUENTE DE ALIMENTACIÓN?
Sí puede, pero no es recomendable. Debe garantizar un voltaje de arco dividido en una proporción de 50:1 para la unidad CNC EX-TRACK®.

Solicite asistencia a su proveedor de plasma local: cómo conectar otra marca de fuente de alimentación al EX-TRACK®CNC.

¿Puedo conectar una fuente de alimentación con corriente de corte superior a 105 a?
No, el EX-TRACK®CNC solo puede transportar la antorcha FHT y solo es capaz de generar hasta 105 amperios y el diámetro de 35 mm. Los sistemas de plasma más grandes utilizan una antorcha mucho más grande y pesada.
¿Puedo conectar una fuente de alimentación de plasma con encendido de alta frecuencia?
¡NO! No se pueden utilizar todos los sistemas de plasma que utilizan encendido de alta frecuencia (HF). ¡Puede causar daños permanentes al EX-TRACK®CNC y anular la garantía!
¿Puedo cambiar el idioma? ¿qué idiomas están instalados en la unidad cnc?
Sí, puede cambiar el idioma. Simplemente presione los botones en la combinación G+G+3, vaya a «Idioma» usando las flechas, presione el botón Enter, desplácese por la lista de idiomas usando los botones PgDn o PgUp y confirme el idioma seleccionado presionando Enter. Los idiomas instalados son: inglés, ruso, español, francés, checo, eslovaco, alemán, rumano, noruego y chino.

El inglés es el idioma seleccionado cuando se envía la unidad.

¿Cuáles son los términos y condiciones de la garantía?
El sistema de corte EX-TRACK®CNC viene con una cobertura de garantía de 12 meses contra defectos de fabricación. Solo es válido si el sistema se ha utilizado y mantenido de acuerdo con el manual de instrucciones. La garantía es válida a partir de la fecha de la factura y no es transferible. Consulte los términos y condiciones exactos de la garantía en la factura de venta.
¿Se puede ampliar el largo y el ancho de la vía para obtener más de 3000 mm de recorrido? ¿puedo pedir ex‑track®cnc con un área de corte más grande o más pequeña?
Aún no. En este momento solo ofrecemos 1525 x 3050 mm.
¿Cuántas antorchas puedo tener en el EX‑TRACK®cnc? ¿podría utilizarlas juntas al mismo tiempo?
El CNC EX‑TRACK® puede llevar una antorcha de plasma y una antorcha de oxicorte al mismo tiempo. Puede comprar la máquina con una antorcha de oxicorte y una antorcha de plasma, pero debe cambiar manualmente las antorchas en el soporte, al cambiar de un proceso a otro.
¿Qué tipo de control de altura de la antorcha existe para plasma u oxicorte?

El EX-TRACK®CNC viene estándar con un elevador de antorcha motorizado y control de altura de voltaje de arco para corte por plasma. No tiene control automático de altura para corte con oxicorte; la altura de la antorcha se tiene que regular manualmente desde el CNC.

faq4

¿El EX-TRACK®CNC incluye software de anidamiento?
Sí, se incluye el software de anidamiento básico. Se llama FastCAM®. Es un software completo que incluye CAD, anidamiento manual/automático y un generador de código CNC. Como muchos paquetes de informática ofrecen software de versión completa gratuito pero soporte limitado, principalmente por parte de la compañía de software, decidimos ofrecer un paquete completo que incluye el software. Todo el soporte para este software se proporciona en línea y solo por FastCAM®, no por THERMACUT®.
¿Qué formato de archivo de programa requiere la unidad cnc para su funcionamiento adecuado?
EX-TRACK®CNC requiere formatos de archivo “.TXT” o “.CNC”.
¿Cómo transferir programas de piezas o nidos al cnc?
El EX-TRACK®CNC tiene un puerto USB para una fácil transferencia de programas de piezas. Usando este puerto USB, es posible:
Using this USB port, it is possible to:

  • Cargar los dibujos desde una memoria USB al CNC
  • Guardar los dibujos del CNC en una memoria USB
  • Guardar y cargar parámetros CNC en una memoria USB y volver a la unidad (copia de seguridad de la unidad CNC)
  • Cargar el nuevo firmware en la unidad CNC

El usuario final debe proporcionar una memoria USB formateada en FAT o FAT32 (estos son formatos comunes). Las capacidades más pequeñas son mejores: 4 u 8 GB idealmente.

¿Puedo utilizar otro software de anidación en lugar de fastcam?

Sí puede. Su software de anidamiento deseado tiene que exportar archivos de programa en formatos «.TXT» o «.CNC». THERMACUT® no puede ayudarlo si tiene un problema con su programa de corte.
